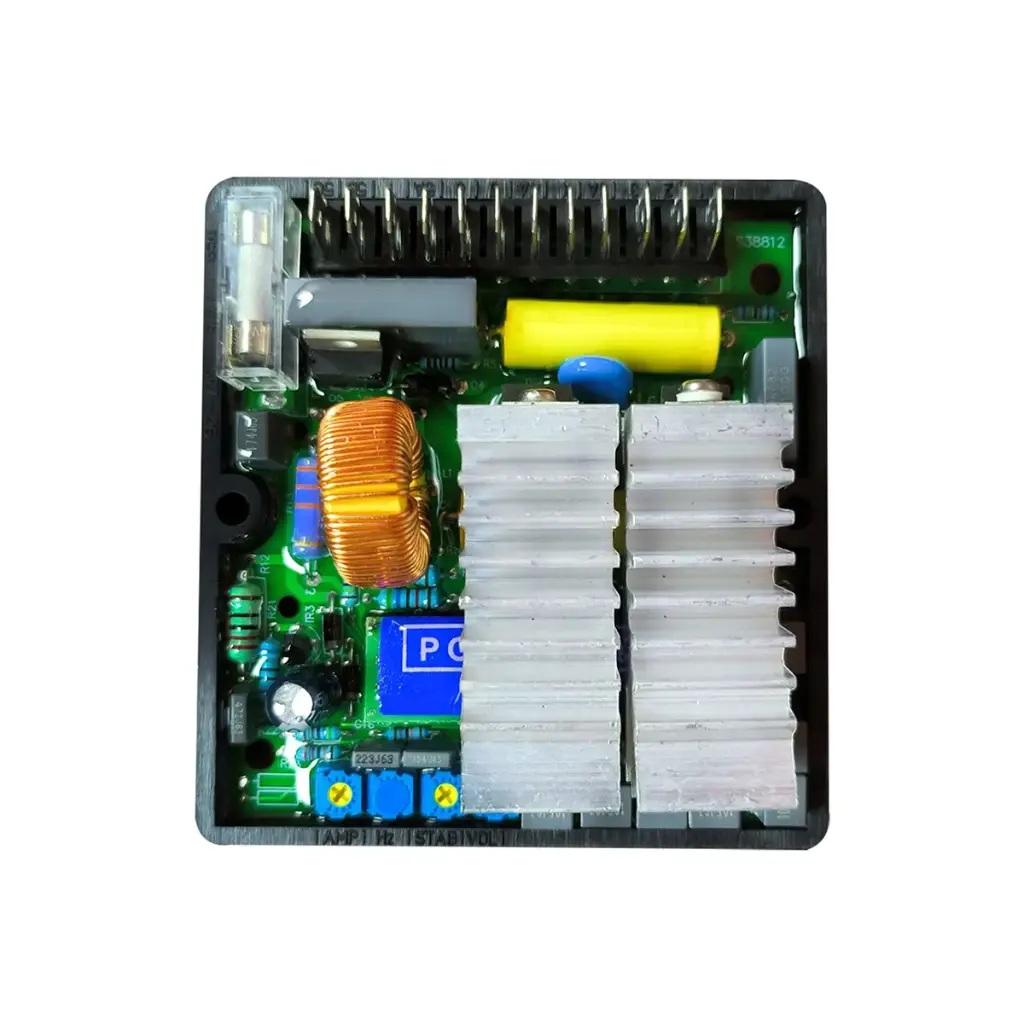

AVR - Regulador automático de tensión SR7
El AVR SR7 es un regulador de voltaje diseñado para ofrecer un control estable en generadores. Su entrada de detección es versátil, permitiendo conexiones en "Y" o monofásicas de 220 a 480 V CA a 50/60 Hz a través de sus terminales 1, 2, 3, 4, 5, 6. La entrada de alimentación es de 50 a 280 V CA (terminales 1, 2) a 50/60 Hz. En cuanto a la salida, proporciona un voltaje máximo de 90 V CC con 220 V CA de entrada de onda armónica, y una corriente continua de 6A, con capacidad máxima de 8A por 10 segundos.
AVR - SR7 pertenece al circuito de excitación del generador y su función es sostener la tensión de salida dentro de ±1 % cuando la carga sube o baja de golpe.
El desgaste del AVR es térmico. Trabaja dentro del compartimiento del generador, sin ventilación propia, y suele ser el primer módulo que envejece en un grupo con muchas horas. Guardar uno de repuesto evita paradas de días por un componente de bajo costo.
Datos y compatibilidad
- Aplicable a
- MECC ALTE
- Dimensiones
- 17 x 6,5 x 13 cm
- Peso
- 2.00 kg
Cómo verificar antes de comprar
- Verifique que la referencia impresa en la placa del AVR (por ejemplo AS440, MX341, R120) coincida exactamente; las variantes cambian el rango de detección y el nivel de excitación.
- Confirme la tensión de entrada de excitación y el tipo de generador al que sirve: no son intercambiables entre generadores de distinta marca ni de distinto régimen de vueltas.
- Revise el cableado y las escobillas antes de cambiar el módulo: una mala conexión produce los mismos síntomas que un AVR quemado.
Preguntas frecuentes
¿Cómo confirmo que el problema es el AVR y no el generador?
Mida la tensión de salida con carga estable. Si es baja y no responde al ajuste de excitación, y el bobinado y los diodos rotativos están sanos, el sospechoso es el AVR. Una prueba cruzada con un AVR de repuesto confirma el diagnóstico en minutos.
¿Se puede ajustar la tensión después de instalarlo?
Sí. La mayoría de estos reguladores tienen un potenciómetro de tensión y otro de estabilidad. Se ajustan con el grupo en vacío, a la tensión nominal del sitio, y luego se verifica con carga antes de darlo por bueno.
Repuestos relacionados
Consulte el catálogo de repuestos o solicite una cotización indicando la referencia del equipo. Las marcas de terceros se citan únicamente con fines de identificación.
Especificaciones
| Characteristics | |
|---|---|
| Aplicable a | MECC ALTE |
| Peso | 2,00 kg |
| Dimensiones | 17 x 6,5 x 13 cm |
| Spare Parts | |
|---|---|
| Repuestos generador | AVR |
