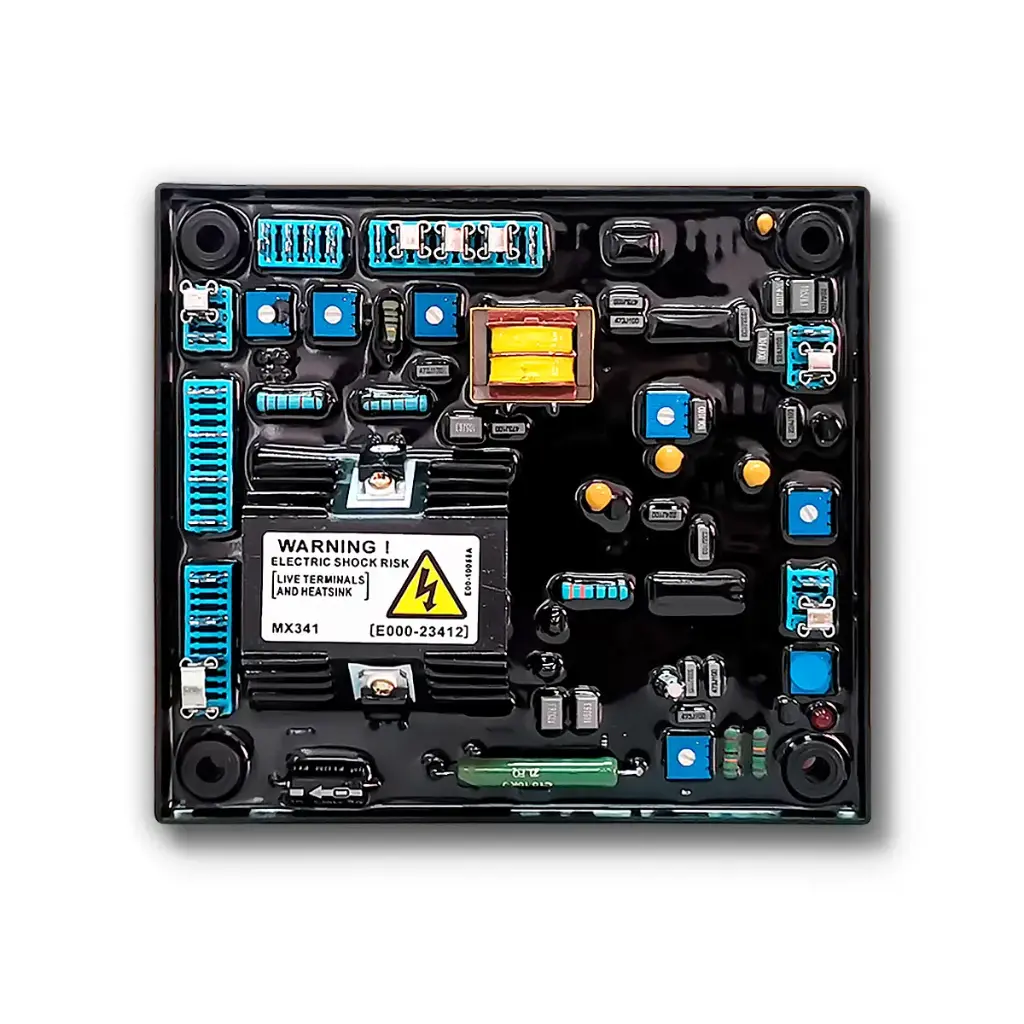

AVR - Regulador automático de tensão MX341
El AVR MX341 es un regulador de voltaje de alto rendimiento diseñado para ofrecer una regulación precisa de +/- 1%. Su entrada de energía es de 140-220 V CA (trifásica, 3 cables), con una corriente de 3 A por fase y una frecuencia nominal de 100-120 Hz. Proporciona una salida máxima de 120 V CC, con una corriente continua de 2.7 A y una capacidad intermitente de 6 A por 10 segundos, manteniendo una resistencia mínima de 15 ohmios.
AVR - MX341 é o regulador automático de tensão do alternador: lê a tensão de saída e corrige a excitação de campo para que a tensão se mantenha estável quando a carga varia.
Um AVR em falha manifesta-se antes de morrer: a tensão cai 5–30 V no arranque de um motor grande, as luzes oscilam ou o quadro de comando reinicia. Na falha total, o grupo fornece apenas tensão residual ou dispara por sobretensão.
Especificações e compatibilidade
- Aplicável a
- STAMFORD
- Dimensões
- 17 x 6 x 13 cm
- Peso
- 1.50 kg
Como verificar antes de encomendar
- Verifique se a referência impressa na etiqueta do AVR (por exemplo AS440, MX341, R120) coincide exatamente; as variantes diferem na gama de medição e no nível de excitação.
- Confirme a tensão de entrada de excitação e o tipo de alternador servido. Não são intercambiáveis entre marcas ou gamas de velocidade.
- Inspecione a cablagem e as escovas antes de substituir o módulo: uma ligação solta produz exatamente os mesmos sintomas que um AVR queimado.
Perguntas frequentes
Como sei se a avaria é do AVR e não do alternador?
Meça a tensão de saída com carga estável. Se estiver baixa e não responder ao ajuste de excitação, com os enrolamentos e os díodos rotativos em bom estado, o AVR é o suspeito. Um ensaio cruzado com um AVR sobressalente confirma-o em minutos.
A tensão pode ser ajustada após a instalação?
Sim. A maioria destes reguladores tem um potenciómetro de tensão e outro de estabilidade. Ajuste-os em vazio à tensão nominal do local e verifique em carga antes de aceitar.
Peças relacionadas
Consulte o Catálogo de peças de reposição ou Pedir um orçamento indicando a referência do equipamento. As marcas de terceiros são citadas apenas para fins de identificação.
Especificações
| Characteristics | |
|---|---|
| Aplicável a | STAMFORD |
| Peso | 1,50 kg |
| Dimensões | 17 x 6 x 13 cm |
| Peças de Reposição | |
|---|---|
| Peças de gerador | AVR |
