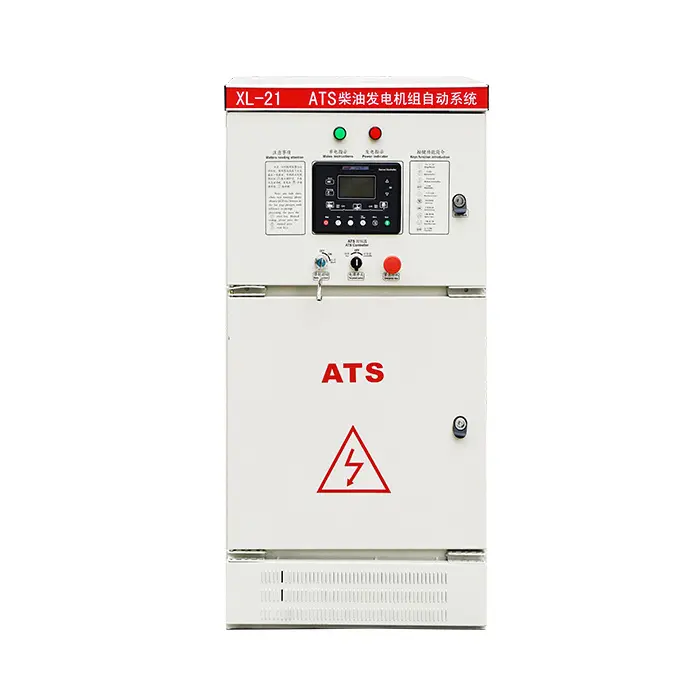

Индивідуальний шафка системи розподілу енергії ATS перемикає навантагу між мережею та генератором: контролює мережу, подає команду на пуск, перемикає й повертає навантагу з витримкою, щоб не навантажувати установку різко.
У ATS на контакторах зношуються головні контакти й механічне блокування. У ATS із приводним автоматом — заводний двигун і кінцеві вимикачі. Знаючи, який стоїть у вашому щиті, ви розумієте, що тримати в запасі.
Характеристики та сумісність
- Модель
- ATS-1600A (1000*1800*600mm)
- Напруга (В)
- 110/208V 127/220V 230/400V 254/440V 277/480V
Як перевірити перед замовленням
- Узгодьте число полюсів, номінальний струм і тип комутації (контактор або автоматичний вимикач із приводом).
- Перевірте напругу керування ATS: 110 V, 220 V або 24 V залежно від щита, у який його встановлюють.
- Уточніть, чи комутується нейтраль. В установках із розподіленою нейтраллю це обов'язково.
- У картці зазначено позначення ATS-1600A (1000*1800*600mm); звірте його з тим, що вибито на знятій деталі.
Часті запитання
Установка запускається, але навантага не перемикається. Що перевіряти?
Спершу сигнал: реле контролю мережі, запобіжник кола керування й проводка між ATS та установкою. Далі блокування: якщо мережевий контактор не відпустить, контактор генератора не включиться — так задумано.
Чи можна встановити ATS іншої марки?
Так, якщо напруга й логіка керування сумісні з панеллю установки. На установці з контролером ATS має приймати його сигнал перемикання.
Супутні деталі
- Transfer Switch ATS
- TRANSFERENCIA AUTOMATICA ATS BCQ3-250/250A 220V/4P
- TRANSFERENCIA AUTOMATICA ATS BCQ3-2000/2000A 220V/4P
- TRANSFERENCIA AUTOMATICA ATS BCQ3-400/400A 220V/4P
- Transferencia Automatica ATS BCQ3-3200/3200A 220V/4P
Див. Каталог запчастин або Запросити пропозицію, зазначивши позначення обладнання. Торговельні марки третіх осіб згадано виключно для ідентифікації.
Специфікації
| Модель | ATS-100A（30*40*180mm）, ATS-160A（200*50*600mm）, ATS-200A（200*50*600mm）, ATS-250A（200*50*600mm）, ATS-315A（600*250*800mm）, ATS-350A（600*250*800mm）, ATS-400A（600*250*800mm）, ATS-500A（700*400*1200mm）, ATS-630A（700*400*1200mm）, ATS-800A（800*600*1600mm）, ATS-1000A（800*600*1600mm）, ATS-1250A（800*600*1600mm）, ATS-80A（30*40*180mm）, ATS-1600A（800*600*1800mm）, ATS-2000A（800*600*1800mm）, ATS-2500A（800*600*2000mm）, ATS-3200A（1000*800*2000mm）, ATS-4000A（1000*800*2000mm）, ATS-5000A（1000*1000*2000mm）, ATS-6300A（1000*1000*2200mm）, ATS-1600A (1000*1800*600mm) |
| Напруга (В) | 110/208V 127/220V 230/400V 254/440V 277/480V |
